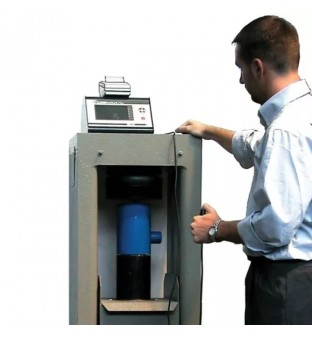

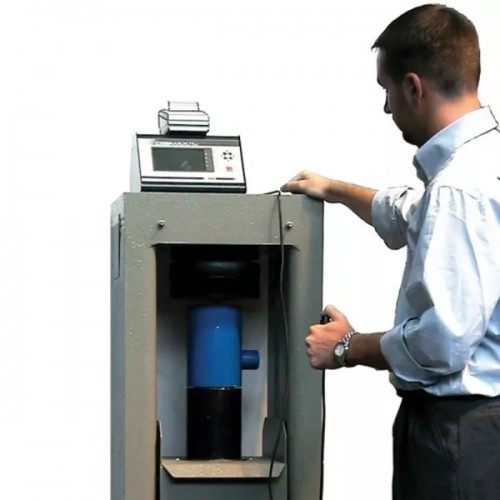

These cells have been designed to be affordable and to meet the stringent requirement of EN, ISO and ASTM Standards, for calibration of compression testing machines. The cells have to be connected to a suitable Digital tester as, for example, our model 82-P0801/E Digimax Plus.
The Load cells connected to the Digital tester, can be supplied complete with Official or Traceable calibration certificate which, as specified, concern either the cell or the digital tester.
Main features
High accuracy: Class 1 EN ISO 376
Stainless steel construction
Can be supplied with Official or Traceable calibration certificate
Technical specifications
Material: Stainless steel
Nominal load: 300, 600 1000, 2000, 3000, 5000 kN
Limit load: 150 % of full scale
Breaking load: 300 % of full scale
Supply voltage: Maximum 15 V dc
Output signal: 2 mV/V
Output tolerance: 0,1 % of full scale
Zero tolerance: 1 % of full scale
Linearity: 0,1 % of full scale
Hysteresis: 0,1 % of full scale
Repeatability: 0,03 % of full scale
Insulation resistance: ≥ 2000 MΩ
Input resistance: 350 – 360 Ω
Output resistance: 350 – 353 Ω
Creep (30 minutes): 0,1 % of full scale
Protection class: IP 68
Operating temperature: -20 °C / + 70 °C
Thermal compensation: - 10 °C / + 40 °C
Temperature deviation full scale: 0,002 % of full scale/°C
Temperature deviation zero: 0,003 % of full scale/°C
Repeatability 0°-120°-240° (b): ≤ ± 0,145 %
Interpolation (fc): ≤ ± 0,090 %
Reversibility (u): ≤ ± 0,240 %
Zero (f0): ≤ ± 0,030 % of full scale
| Виробник |
| Виробник |
Controls |
| Технічні характеристики |
| Робоча температура |
-20 °С / + 70 °С |
| Вхідний/вихідний опір |
350 – 360 Ом / 350 – 353 Ом |
| Повторюваність |
0°-120°-240° (b): ≤ ± 0,145 % |
| Creep |
0,1 % повної шкали (30 хвилин) |
| Інтерполяція |
≤ ± 0,090 % |
| Відхилення температури повної шкали |
0,002 % повної шкали/°C |
| Вихідний допуск |
1 % повної шкали |
| Вихідний сигнал |
2 мВ/В |
| Гістерезис |
0,1 % повної шкали |
| Граничне навантаження |
150 % повної шкали |
| Клас захисту |
IP 68 |
| Лінійність |
0,1 % повної шкали |
| Номінальне навантаження |
300, 600 1000, 2000, 3000, 5000 кН |
| Нуль |
≤ ± 0,030 % повної шкали |
| Нульовий допуск |
1 % повної шкали |
| Оборотність |
≤ ± 0,240 % |
| Опір ізоляції |
2000 Ом |
| Розривне навантаження |
300 % повної шкали |
| Температурне відхилення від нуля |
0,003 % повної шкали/°C |
| Термокомпенсація |
- 10 °C / + 40 °C |
| Матеріал корпусу |
нержавіюча сталь |
| Напруга живлення |
максимум 15 В постійного струму |
82-E0100/ACC4 - Official ACCREDIA (EAL) calibration certificate for the load cell connected to suitable digital tester for force verification. Calibration to EN ISO 376, 10 points, 4 cycles. (increasing forces only). Suitable for load cells from >1000 to 5000 kN.
82-E0100/TRC - Traceable calibration certificate for the load cell connected to suitable digital tester for force verification. Compatible with 5 kN up to 5000 kN capacity load cells.
82-E0100/ACC2 - Official ACCREDIA (EAL) calibration certificate for the load cell connected to suitable digital tester for force verification. Calibration to EN ISO 376, 10 points, 4 cycles. (increasing forces only). Suitable for load cells from >10 to 600 kN.
82-E0100/ACC3 - Official ACCREDIA (EAL) calibration certificate for the load cell connected to suitable digital tester for force verification. Calibration to EN ISO 376, 10 points, 4 cycles. (increasing forces only). Suitable for load cells from >600 to 1000 kN.
