EN 12697-34 | ASTM D1883 | ASTM D1559 | ASTM D5581 | AASHTO T245 | EN 12697-12 | EN 12697-23 | ASTM D4123 | НФ Р98-251-1/4 | BS 598:107 | BS 1377:4 | НФ Р94-078 | AASHTO T193 | EN 13286-47 | ASTM D6927 | DIN 1996 | UNI CNR 10009 | CNR 30 | CNR 34
Підходить для CBR, Marshall, непрямого розтягування, необмеженного стиснення та багатьох інших випробувань з контрольованим зміщенням
Новий тестер компресії MULTISPEED є ідеальним рішенням для лабораторії дорожніх випробувань. Потужність 50 кН і повністю змінна швидкість випробування від 0,2 до 51 мм/хв дають змогу виконувати не тільки випробування CBR і Маршалла, але й багато інших застосувань, наприклад, непряме випробування на розтяг, швидке тривісне випробування, необмежене та одновісне випробування ґрунту, усі випробування повинні виконуватися із контролем переміщення. Машина може бути оснащена аналоговими або цифровими системами вимірювання навантаження/переміщення, а також спеціальними аксесуарами, які відповідають вимогам польових або центральних лабораторій.
Дивитися повний описEN 12697-34 | ASTM D1883 | ASTM D1559 | ASTM D5581 | AASHTO T245 | EN 12697-12 | EN 12697-23 | ASTM D4123 | NF P98-251-1/4 | BS 598: 107 | BS 1377: 4 | NF P94-078 | AASHTO T193 | EN 13286-47 | ASTM D6927 | DIN 1996 | UNI CNR 10009 | CNR 30 | CNR 34
ОСНОВНІ ХАРАКТЕРИСТИКИ
Прошивка забезпечує цифровий контроль швидкості та ряд важливих тестових функцій, а саме:
ЗАГАЛЬНИЙ ОПИС
Новий тест стиснення MULTISPEED - ідеальне рішення для дорожньої випробувальної лабораторії. Зусилля 50 кН і повністю регульована швидкість випробування від 0,2 до 51 мм/хв дозволяють виконувати не лише випробування CBR та Маршалла, але й багато інших додатків, наприклад, випробування на непряме розтягування, швидкі випробування на тривісне випробування, випробування ґрунту без обмежень та одновісне випробування. і, як правило, всі випробування повинні виконуватись під контролем витіснення. Машина може бути обладнана аналоговими або цифровими системами вимірювання навантаження/зміщення, а також спеціальними аксесуарами, що підходять як для роботи в польових умовах, так і для центральної лабораторії.

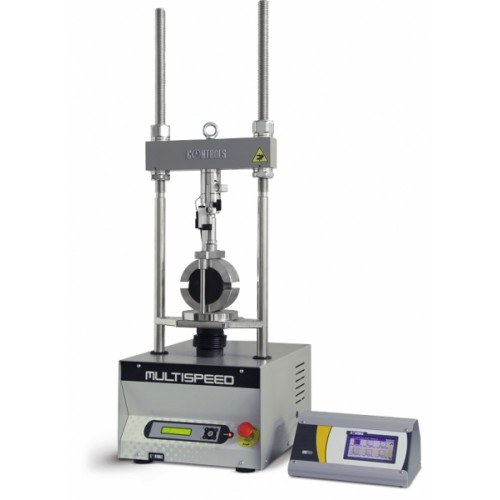

Тестер MULTISPEED має жорстку двоколонну конструкцію з верхньою поперечною балкою, яку можна встановити на різній висоті. Роз'єм навантаження, двигун постійного струму та органи управління розміщені у спеціально розробленій базовій шафі. Під час встановлення у цифровому режимі дані випробувань збираються та обробляються пристроєм збору даних Digimax Touch та відповідним програмним забезпеченням для ПК. Див. Аксесуари. Однією з основних функцій нового MULTISPEED є контроль швидкості випробування, який спочатку легко встановлюється та відображається на дисплеї. Крім того, випробувальний хід може бути встановлений на початку випробування з автоматичною зупинкою, щоб уникнути перевантаження машини та зразка, тим самим забезпечуючи безпеку оператора. Ця важлива функція також дозволяє калібрувати швидкість машини за допомогою мікрометричного ручного регулювання оператором. На дисплеї також відображається напрямок руху нижньої плити. На передній панелі також є аварійна кнопка і два світлодіоди управління: включення машини та напрямок руху.
| Виробник | |
| Виробник | Controls |
| Технічні характеристики | |
| Діапазон швидкостей | 0.2 to 51 мм/хвилину |
| Максимальне навантаження | 50 кН |
| Переміщення плити | 100 мм |
| Диспплей для вводу | 2x16 символів |
| Потужність електродвигуна | Двигун постійного струму 750 Вт |
| Габаритні розміри | 392 x 495 x 1213 мм |
| Макс. вертикальна відстань в світу | (без аксесеарів) 730 мм |
| Вага нетто | близько 65 кг |

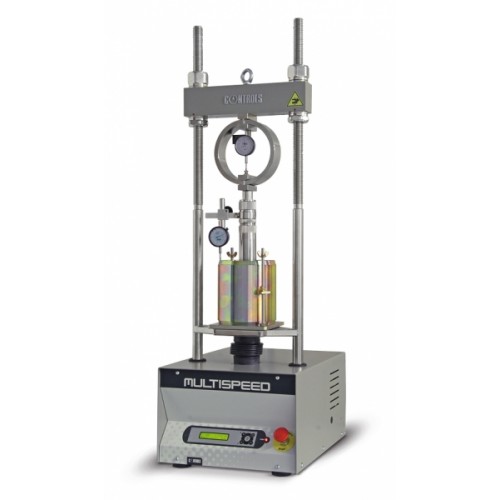

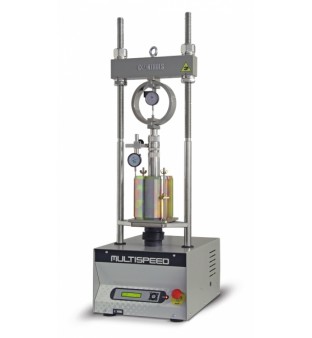

Приладдя CBR відповідно до стандартів EN 13286-47, ASTM D1883, AASHTO T193, BS 1377: 4, NF P94-078, UNI CNR 10009
34-T0103 / 3 Поршень з регульованим проникненням у комплекті з утримувачем шкали та індикатором шкали 30 x 0,01 мм діл.
82-T1009 Кільце навантаження, навантаження 50 кН, оснащене стрілковим індикатором 0,001 мм діл.
або як альтернатива:
34-T0103 / 3C Поршень з регульованим проникненням у комплекті з утримувачем шкали та індикатором шкали 10 x 0,01 мм діл.
82-T1009 / C Кільце навантаження, навантаження 50 кН, зі стрілковим індикатором поділом в 0,01 мм

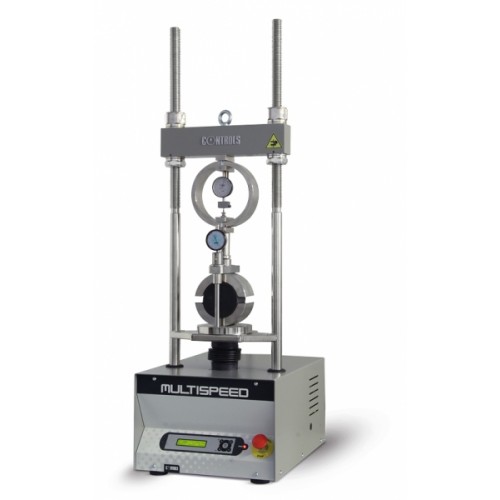

Аксесуари Marshall EN 12697-34*, ASTM D1559, ASTM D5581, ASTM 6927-06, AASHTO T245, BS 598-107, NF P98-0251-2, DIN 1996, CNR 30
Примітка. Стандарт EN * вказує, що тестери Marshall повинні використовуватися в цифровому режимі із записуючим пристроєм.
82-T1009 / F Кільце навантаження, навантаження 50 кН, з гальмом стовбура
Або як альтернатива:
82-T1007 / F Кільце навантаження, навантаження 30 кН, з гальмом стовбура
34-T0104/10 Пристрій для стиснення.
76-B0034 Витратомір.
76-B0033/4 Форма для стабілізації зразків діаметром 4 дюйми (101,6 мм);

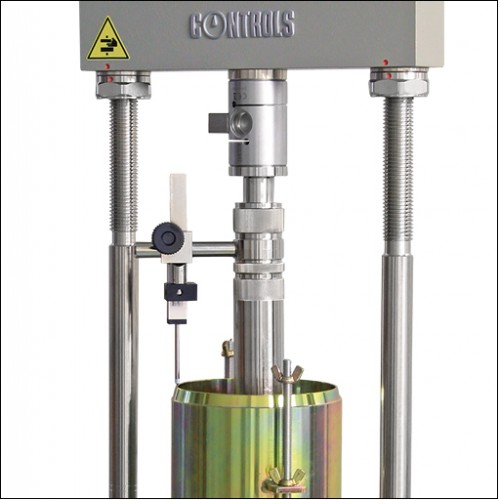

Приладдя для проведення випробувань у цифровому режимі. CBR: EN 13286-47, ASTM D1883, AASHTO T193
34-V0107/CBR; Набір для тестування CBR у цифровому режимі, у тому числі:
82-P0375 Тензодатчик, навантаження 50 кН
82-P0375 / C Адаптер для датчика ваги (дві частини)
82-P0322 Датчик переміщення, хід 25 мм
34-T0104 / 8 1 Регульований тримач датчика
34-T0103 / 1 Регульований поршень CBR проникнення
Всі перераховані вище товари можна замовити окремо.
82-P60R02 Система збору даних DIGIMAX Touch, що відрізняється: сенсорним дисплеєм великого розміру, дуже простим у використанні меню з інтуїтивно зрозумілим вибором, зрозумілі значки, оптимізовані процедури тестування, підключення до ПК через порт LAN що забезпечує швидший зв'язок, кращу стабільність і більшу довжину кабелю в порівнянні зі з'єднанням за допомогою інтерфейсу RS232;
Розширені меню калібрування з функціями лінеаризації, процедурами на основі прошивки, безпечне сховище файлів, необмежену кількість зберігання даних на USB-накопичувачах
82-SW / CMU PC програмне забезпечення для CBR, Marshall, непрямих випробувань на розтягування та універсальних випробувань. (Необов'язково)

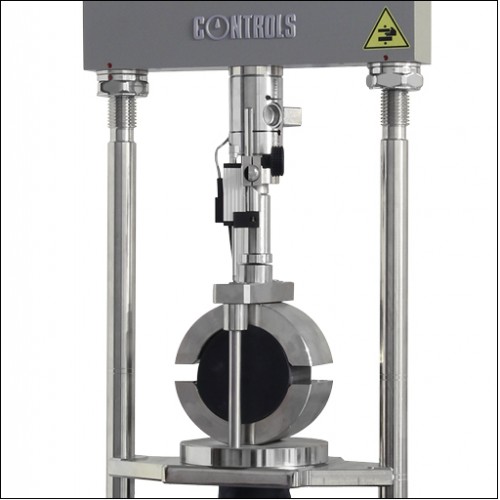

Маршалл: EN 12697-34, ASTM D1559, ASTM D6927
34-V0107 / MAR Набір для проведення тесту Маршалла в цифровому режимі, зокрема:
82-P0375 Тензодатчик, навантаження 50 кН
82-P0375/C Адаптер для датчика ваги (дві частини)
82-P0322 Датчик переміщення, хід 25 мм
34-T0104 / 81 Регульований тримач датчика
34-T0104 / 13 Подовжувач компресійного пристрою
34-T0104 / 10 Пристрій для стиснення
76-B0033/4 Форма для стабілізації зразків діаметром 4 дюйми (101,6 мм)
Всі перераховані вище товари можна замовити індивідуально.
82-P60R02 Система збору даних DIGIMAX Touch (див. вище)
82-SW / CMU Програмне забезпечення для ПК для випробувань CBR, Marshall, непрямого розтягування та Універсальних випробувань. (опціонально)
CBR і Marshall (щоб уникнути дублювання, коли необхідно виконати обидва тести)
34-V0107 / CM Набір для тестування CBR та тесту Маршалла в цифровому режимі, включаючи:
82-P0375 Тензодатчик,
82-P0375/C два адаптери,
34-T0104 / 81 Регульований тримач датчика,
82-P0322 Датчик переміщення, хід 25 мм,
34-T0103/1 Поршень проникнення CBR,
34-T0104 / 13 Подовжувач компресійного пристрою,
34-T0104 / 10 Пристрій для стиснення,
76-B0033/4 Форма для стабілізації зразків діаметром 4 дюйми (101,6 мм)
82-P60R02 Система збору даних DIGIMAX Touch (див. вище)
82-SW / CMU Програмне забезпечення для ПК для випробувань CBR, Marshall, непрямого розтягування та Універсальних випробувань. (опціонально)
Важливо: стандарти EN, що стосуються тесту Маршалла, наказують установку в цифровій конфігурації з записуючим пристроєм.

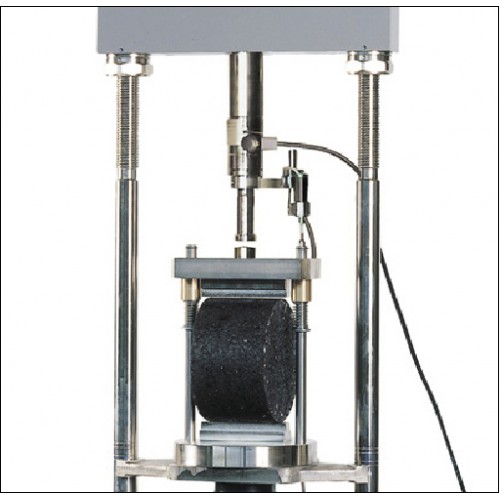

Приладдя для проведення випробувань на непряме розтягування бітумних сумішей відповідно до стандартів
EN 12697-12, EN 12697-23, ASTM D4123, CNR 34
82-P0375 Тензодатчик, навантаження 50 кН
82-P0375/C Адаптер для датчика ваги (дві частини)
82-P0322 Датчик переміщення, хід 25 мм
34-T0104 / 81 Регульований тримач датчика
34-T0104 / 13 Подовжувач компресійного пристрою
34-T0104 / 10 Пристрій для стиснення
76-B0078 / F Рама для розколювання на розтягування (для використання з приладдям 76-B0078 /F1 або 76-B0078/F2)
76-B0078/F1 Пара завантажувальних планок для зразків діаметром 100 мм.
76-B0078/F2 Пара завантажувальних планок для зразків діаметром 150 мм.
82-P60R02* Система збору даних DIGIMAX TS. Див. Специфікацію вище.
82-SW / CMU Програмне забезпечення для ПК для випробувань CBR, Marshall, непрямого розтягування та Універсальних випробувань. (Опціонально).
Приладдя для виконання необмеженого стиснення зразків ґрунту відповідно до ASTM D2166, BS 1377: 7 та AASHTO T208
82-P0370 Датчик ваги, навантаження 2,5 кН
82-P0375/C Адаптер для датчика ваги (дві частини)
82-P0322 Датчик переміщення, хід 25 мм
34-T0108 / 5 Подовжувач тензодатчика
34-T0104/4 Плити для необмеженого стиснення
82-P60R02* Система збору даних DIGIMAX TS. Див. Специфікації вище.
82-SW / CMU Програмне забезпечення для ПК для CBR, Marshall, непрямих випробувань на розтягування та Універсальних випробувань.
