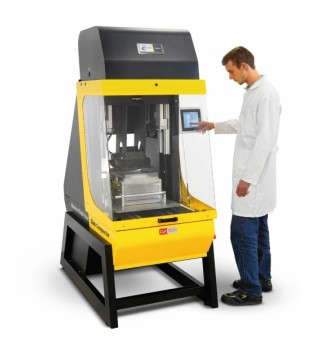

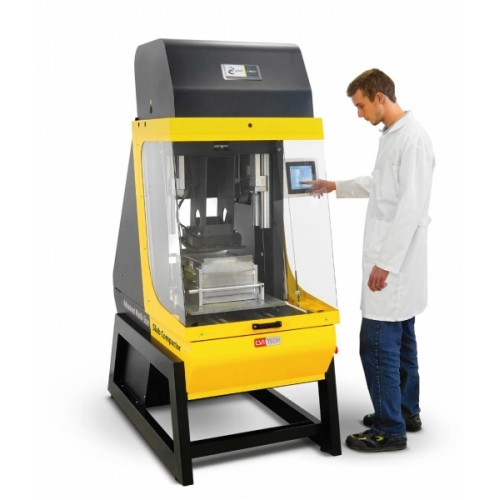

Стандартний роликовий ущільнювач для асфальтових плит

Ущільнювачі плит можуть ущільнювати асфальтобетонні плити до заданої щільності, застосовуючи специфічні навантаження, що відповідають навантаженням тротуарних катків, які використовуються при будівництві автомобільних доріг.

• Випробування коліс товщиною до 38 мм
• Серцевина для отримання зразків для непрямих випробувань на розтяг, статичної та динамічної повзучості
• Нарізати на балки для випробувань на втому на вигин

• Стандартні моделі
• Удосконалені моделі, які також задовольняють процедуру ущільнення EN 12697-33 та включають інші важливі функції

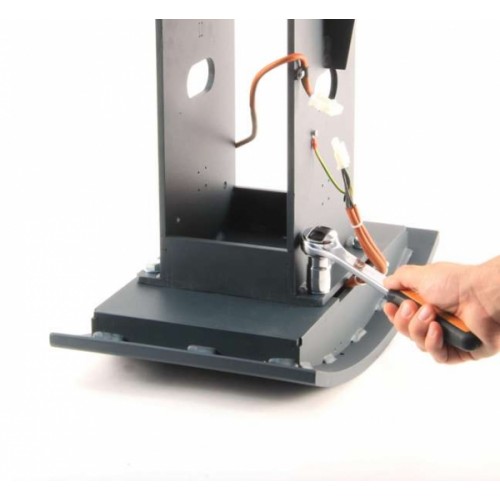

Електромеханічні плитоущільнювачі мають систему ущільнення роликовими сегментами з радіусом головки 535 мм. Сегмент ролика вільно рухається завдяки простому тертю для кращої рівномірності ущільнення. Безщітковий двигун (стандартні моделі) або кроковий двигун (удосконалені моделі) переміщує сегмент ролика вертикально під контролем переміщення. вертикальне навантаження прикладається ортогонально до осі переміщення. каретка прес-форми рухається вперед і назад шляхом лінійного руху. Поздовжній (основний) розмір форми відповідає напрямку ущільнення, тому можна отримати зразки потрібної довжини, що відповідають стандартам. Підйомна кришка машини забезпечує легкий доступ до форми. У положенні «відпочинок» форма знаходиться близько до оператора для легкого позиціонування, тоді як роликовий сегмент піднімається та розташовується позаду машини.

Електромеханічний ущільнювач плит можна використовувати як частину вашої програми тестуванняSuperpave.

• Повністю електромеханічний
• Відповідає ASTM D8079

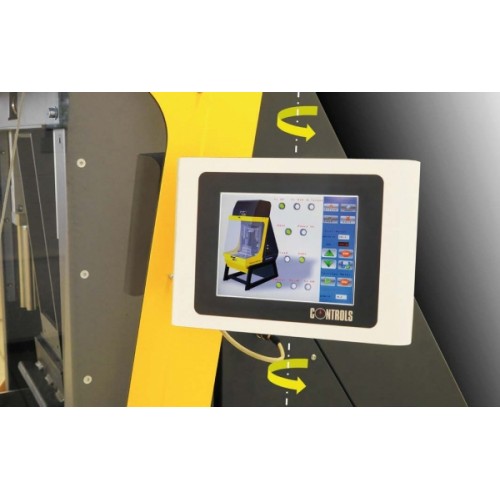

• 8” сенсорний екран з керуванням
• Автоматично ущільнює в режимі керування переміщенням до цільової щільності/висоти або до обмеження навантаження (на вибір користувача)
• Розміри форми: 500 x 400, 500 x 300, 400 x 300, 300 x 300 і 320 x 260 мм, висота 195 мм
• Напрямок ущільнення в найдовшому (основному) розмірі форми для отримання зразків належної довжини, що відповідає стандарту
• Вертикальна збалансована розсувна кришка для легкого доступу та огляду з трьох сторін
• Максимальне навантаження на ущільнення 30 кН
• Визначена користувачем контрольована лінійна швидкість до 300 мм/с і регульована пауза в точці інверсії форми
• Ідеально підходить для виготовлення тестових балок для 4-точкового згинання (EN 12697-24, EN 12697-26, AASHTO T321) і плит товщиною до 38 мм
• Регульована система контролю нагріву секторних головок доступна як опція
• Опція вібраційного ролика, регульована від 10 до 50 Гц
• * Плита управління PRO-COMPACT із замкнутим контуром

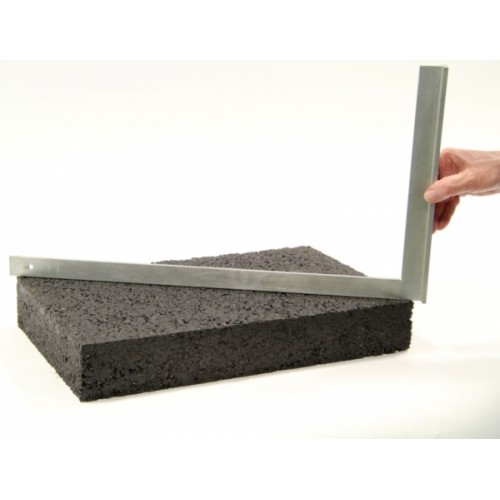

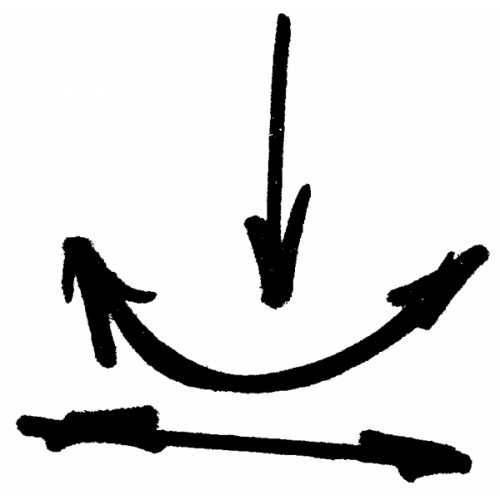

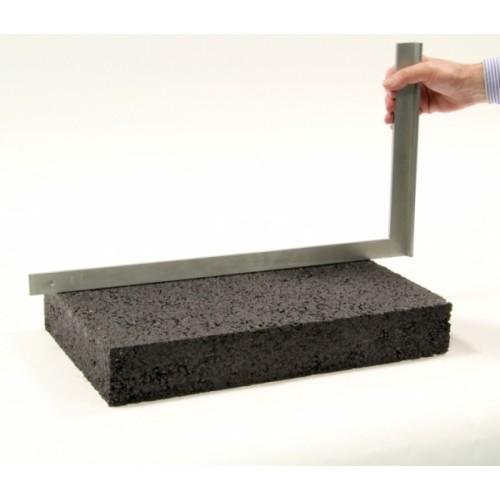

*PRO-COMPACT замкнутий контур - це інноваційне механічне та електронне керування, яке поєднує ортогональність навантаження, маятниковий рух голови та синусоїдальний без тертя рух каретки вперед-назад. Це призводить до отримання оптимально ущільненого зразка, який має планарну регулярність і гомогенність (PRO). Програмне забезпечення може поєднувати ущільнення навантаження/переміщення. Ця процедура забезпечує на початку випробування ущільнення з контрольованим зміщенням, яке може забезпечити рівну поверхню ущільненої плити, після чого слідує фаза ущільнення під навантаженням, яка може повторити реальне ущільнення на поверхні дороги.
